Клапаны на высокое давление
Клапаны высокого давления серий КВДР, КВДО, КВДРО предназначены для управления расходом/давлением рабочей среды (регулирующие) или перекрытия потока (отсечные) при давлениях от 25,0 до 63,0 МПа. Клапаны применяются как для нейтральных, так и для химически активных и загрязненных сред, устойчивы к абразивным частицам и иным загрязнениям.
Клапаны серии КВД предназначены для применения на компрессорных станциях природного и сжиженного газа, в средах перегретого пара высокого давления, в системах дозирования технологических сред органического синтеза, включая горячие среды, водород, а также в процессах химического синтеза азотной промышленности.
Конструкция
Клапаны КВД изготавливаются в двух исполнениях.
На номинальное давление PN 25,0 МПа:
- диаметр условного прохода DN — от 10 до 250 мм;
- пропускная способность (Kv) — от 0,002 до 400 м³/ч;

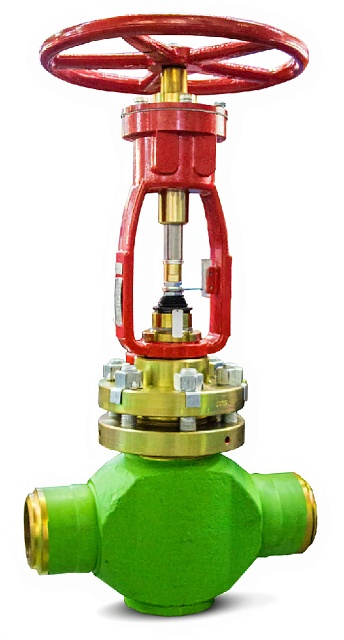

- корпус кованый, проходной или угловой конструкции, с фланцевым присоединением или под приварку.
На номинальное давление PN от 32,0 до 63,0 МПа:
- диаметр условного прохода DN — от 10 до 100 мм;
- пропускная способность (Kv) — от 0,002 до 250 м³/ч;

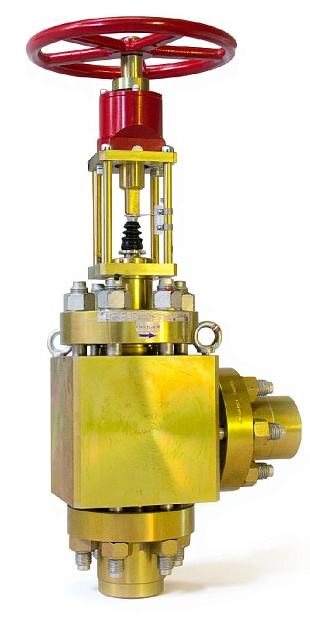

- корпус монолитный (монокорпусная конструкция), проходного или углового исполнения.
Материалы
Корпуса клапанов изготавливаются из углеродистых 09Г2С, легированных низкотемпературных сталей 12Х18Н10Т, 10Х17Н13М2Т с обязательным цинкованием для наружной антикоррозионной защиты, спец. сплавов. Для седел и плунжеров применяются твердосплавные вставки 12Х18Н10Т, 10Х17Н13М2Т с упрочнением поверхностных слоев или закаливаемые стали 40Х13, 95Х18, спец. сплавы.
Класс герметичности
Для клапанов высокого давления обеспечивается класс герметичности до класса «А» включительно по ГОСТ 9544-2015.
Комплектация

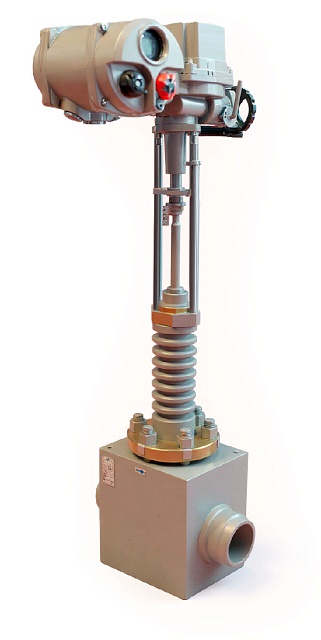

Клапаны высокого давления серий КВДР, КВДО, КВДРО могут комплектоваться пневматическими, электрическими и ручными приводами.
